Система контроля спуско-подъемных операций СПО-МОНИТОР-310

Подвес

Верхний Нижний

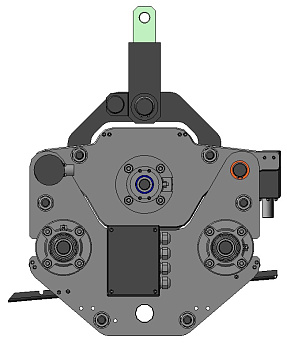

Трехроликовая спулерная измерительная система контроля СПО с верхним подвесом и дисплеем 10 дюймов

Трехроликовая спулерная измерительная система контроля СПО с нижним подвесом и дисплеем 10 дюймов

СПО-МОНИТОР-310

Трехроликовая спулерная измерительная система контроля параметров СПО с информационным дисплеем 10.2 дюйма.

Область применения:

Спулерная измерительная система СПО-МОНИТОР-310 предназначена для установки на механические и гидравлические каротажные подъемники для обеспечения контроля спуска-подъемных операций при проведении геофизических исследований скважин.

Обеспечивает:

измерение и отображение натяжения геофизического кабеля
измерение и отображение дифференциального натяжения
измерение и отображение текущей скорости спуска
измерение и отображение текущей глубины спуска
регистрация магнитных меток
сохранение всех параметров СПО в "черный ящик"
возможность согласования выходных сигналов с любой регистрирующей станцией
возможность подключения дублирующей выносной измерительной системы
возможность комплектации как нижним так и верхним подвесом для установки в лебёдочном отсеке

Состав:

1. Измерительная головка, включающая в себя:

датчик шагов квантования - 1 шт
датчик магнитных меток - 1 шт
датчик натяжения - 1 шт (датчик натяжения, рассчитан на максимальное натяжение кабеля 6000кг. возможно изготовление датчика на максимальное натяжение в диапазоне 2000..15000кг)
подвес - 1 шт (может комплектоваться верхним так и нижнем вариантом подвеса по требованию заказчика)

2. Сенсорный дисплей 10.2 дюйма - 1 шт
3. Блок контроллеров - 1 шт
4. ЗИП комплектуется по спецификации заказчика

Диапазон измерения глубины, м	0...9999,99
Разрешающая способность измерения глубины, м	0,01
Точность измерения глубины не хуже, м/км (согласно РД 153-39.0-072-01)	0,5
Диапазон измерения скорости, м/час	0...9999,99
Разрешающая способность измерения скорости , м/час	0,01
Диапазон измерения натяжений, кг	0..5000
Относительная приведенная погрешность измерения натяжения, %	3
Тип воспринимаемой магнитной метки	SNNS/NSSN
Рабочий диапазон температур выносной части обрудования, °С	-40...+85
Рабочий диапазон температур оборудования размещенного в кунге подъемника, °С	0...+85
Напряжение питания системы, В	18...35
Ток потребления системы, не более, А	1
Диагональ дисплея, дюйм	10,2
Тип ввода данных	ТачСкрин
Наличие черного ящика	да
Максимальное время записи в черном ящике, суток	60
Интерфейс считывания данных с черного ящика	USB
Формат хранения архива	CSV (открывается MS Exel)
Типы геофизических стоек с которыми согласована системы	Кедр, Вулкан, Каскад
Возможность изготовления и поставки с дублирующей выносной системой измерения	да
