Контроль спуско-подъемных операций

СПО-МОНИТОР-315УГ

Подвес

Верхний Нижний

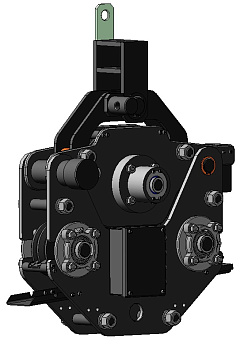

Трехроликовая спулерная измерительная система контроля СПО с верхним подвесом и дисплеем 15 дюймов

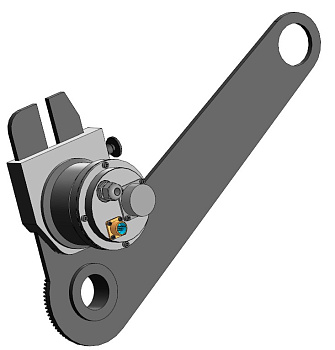

Трехроликовая спулерная измерительная система контроля СПО с нижним подвесом и дисплеем 15 дюймов

СПО-МОНИТОР-315УГ
Трехроликовая спулерная измерительная система контроля параметров СПО с информационным дисплеем 15 дюймов и вохможностью управления гидравлической силовой установкой.

Область применения
Спулерная измерительная система СПО-МОНИТОР-315 предназначена для установки на гидравлические каротажные подъемники для обеспечения контроля спуска-подъемных операций при проведении геофизических исследований скважин.

Обеспечивает:

измерение и отображение натяжения геофизического кабеля
измерение и отображение дифференциального натяжения
измерение и отображение текущей скорости спуска
измерение и отображение текущей глубины спуска
регистрация магнитных меток
сохранение всех параметров СПО в "черный ящик"
возможность согласования выходных сигналов с любой регистрирующей станцией
возможность подключения дублирующей выносной измерительной системы
возможность комплектации как нижним так и верхним подвесом для установки в лебёдочном отсеке
отображение текущих параметров давления в гидросистеме
ручной режим управления спуском/подъемом
режим спуска/подъема со стабилизацией скорости
режим спуска/подъема со стабилизацией натяжения
режим свободной смотки
автоматическая защита по превышении уставок скорости, натяжения, диф. натяжения, глубины.
остановка подъема за 50 метров до устья.
отображение текущих параметров ДВС шасси подъемника

Состав:
1. Измерительная головка, включающая в себя:

датчик шагов квантования - 1 шт
датчик магнитных меток - 1 шт
датчик натяжения - 1 шт (датчик натяжения, рассчитан на максимальное натяжение кабеля 6000кг. возможно изготовление датчика на максимальное натяжение в диапазоне 2000..15000кг)
подвес - 1 шт (может комплектоваться как верхним так и нижнем вариантом подвеса по требованию заказчика)

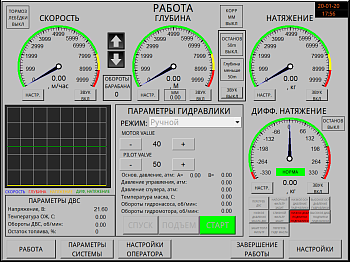

2. Сенсорный дисплей 15 дюйма - 1 шт
3. Блок контроллеров - 1 шт
4. ЗИП комплектуется ЗИП по спецификации заказчика

диапазон измерения глубины, м	0..9999.99
разрешающая способность измерения глубины, м	0,01
точность измерения глубины не хуже, м/км (согласно РД 153-39.0-072-01)	0,5
диапазон измерения скорости, м/час	0..9999,99
разрешающая способность измерения скорости , м/час	0,01
диапазон измерения натяжений, кг	0..5000
относительная приведенная погрешность измерения натяжения, %	3
тип воспринимаемой магнитной метки	SNNS/NSSN
рабочий диапазон температур выносной части обрудования, °С	-40...+85
рабочий диапазон температур оборудования размещенного в кунге подъемника, °С	0...+85
напряжение питания системы, В	18...35
ток потребления системы, не более, А	1
диагональ дисплея, дюйм	15
тип ввода данных	ТачСкрин
наличие черного ящика	да
максимальное время записи в черном ящике, суток	60
интерфейс считывания данных с черного ящика	USB
формат хранения архива	CSV (открывается MS Exel)
типы геофизических стоек с которыми согласована системы	Кедр, Вулкан, Каскад
возможность изготовления и поставки дублирующей выносной системы измерения	да
интерфейс связи с шасси автомобиля	CAN
отображаемые паратмеры работы ДВС:	- напряжение бортсети
	-температура охлаждающей жидкости
	- обороты ДВС
	- остаток топлива
отображаемые параметры работы гидравлики:	- давление основной системы
	- давление управления
	- давление линии кабелеукладчика
	- температура гидр. жидкости
	- обороты гидронасоса
	- обороты гидромотора
режимы работы силовой гидравлической установки:	- ручной режим управления режимом СПО
	- режим поддержания постоянной скорости
	- режим поддрежания постоянного натяжения
	- режим свободной смотки (сервисный)
